财富彩票:如何通过天线优化让无线产品传输距离更远?

应用案例2018年05月30日 13:40来源: ZLG致远电子
  无线??榈耐ㄐ啪嗬胧且幌钪匾副?,如何把有效通信距离zui大化一直是大家疑惑的问题。本文根据调试经验及对天线的选择与使用方法做了一些说明,希望对工程师快速调试通信距离有所帮助。

  一、天线的种类

  随着技术的进步,为了节省研发周期,不少厂商都推出各种各样的成品天线。然而如果工程师选择不当,不仅起不到应有的效果,反而会浪费很多时间与成本在排查调试上,得不偿失。本文将介绍常用的几种天线并结合在工程中的实际使用经验给出设计建议,以供大家参考。

  接下来为大家介绍常用的天线种类:

  (1)板载PCB式天线:采用PCB蚀刻而成,成本低,但是性能有限,可调性好,可大批量用于蓝牙、WiFi无线通信???。

  (2)SMT贴片式:常用的有陶瓷天线,占用面积少,集成度高,容易更换,适用于对空间要求小的产品,但是该类型天线价格稍贵且带宽偏小。

  (3)外置棒状天线:性能好,无需调试,方便更换,增益高,适用于各种终端设备。

  (4)FPC天线:通过馈线连接,安装自由,增益高,通??梢允褂帽辰禾诨鞣墙鹗敉饪巧?,适用于性能要求高且外壳空间充足的产品上。

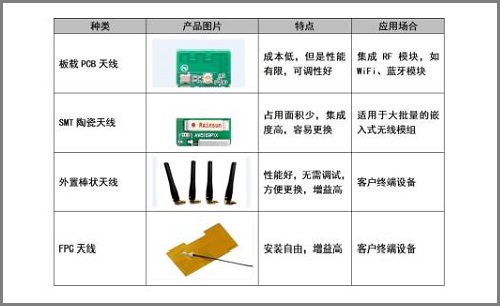

图1 常见天线

  天线的作用是将射频信号辐射到自由空间,这时候选择合适的天线对于传输距离就有很大的影响。天线对周围环境很敏感,很多情况下会出现即使选择了合适的天线,也达不到预期的效果。由于有些客户对天线设计需要考虑的因素不清楚,这里我们给出在实际工程设计中的一些经验,便于客户更好地设计出自己的电路与PCB,增加项目的成功机会。

  二、天线的选择

  影响无线??橥ㄐ啪嗬氲氖滓问欠⑸涔β?,无线??榈姆⑸涔β室约岸杂Φ睦硐氪渚嗬朐谑植嵘暇懿榈?,在确定了发射功率满足需求的前提下,然后考虑天线的选用和天线的方向性。

  首先是天线的选用:

  天线的主要指标包含以下几个:频率范围、驻波比SWR或VSWR、天线增益、极化方式和阻抗。频率范围按需选择;驻波比zui好小于1.5;天线增益对传输距离也有影响;极化方式分为线性极化和圆极化;阻抗需要与无线??榈氖涑鲎杩蛊ヅ?,一般为50欧姆。这里要特别注意驻波比参数,购买天线后zui好用网络分析仪测试一下SWR。

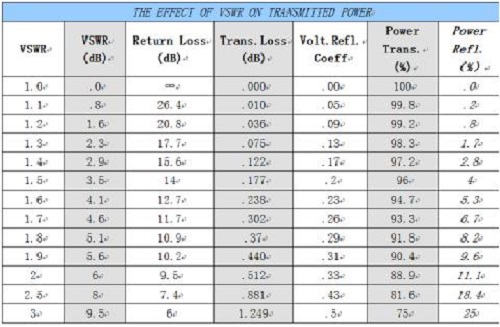

  驻波比与回波损耗、传输功率的对照表如表 1所示。

  表 1 驻波比与回波损耗、传输功率对照表

由上表可知,VSWR=1.5时,理论传输功率为96%,当VSWR=2时,传输功率只有88.9%,有的天线驻波比指标是小于2,选用天线的时候zui好是驻波比小于1.5,可以得到较高的传输功率。

  其次是天线的方向性:

  天线都有方向性,指的是天线对空间不同方向具有不同的辐射或接收能力。衡量天线方向性通常使用方向图,图 1所示是一个频率范围从2400MHz到2500MHz天线的方向图。

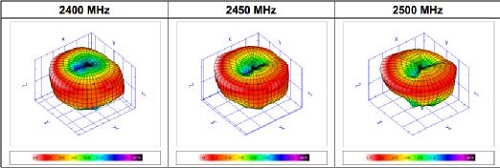

图 1天线的三维方向图

  天线竖直放置时,红色zui深的方向是天线辐射或接收能力zui强的方向,所以在安装天线的时候,要尽可能往红色指向的方向去安装天线,这样才能保证足够好的信号质量。另外,金属平板对信号有屏蔽作用,所以发射,接收的方向上不要有金属平面。

  也有一些天线的手册上给出的天线方向图是用二维图来表示的,分为H-Plane和E-Plane,如图 2所示。

图 2 天线的二维方向图

  在测试无线??橄嗷ネㄐ攀?,天线的方向性必须要考虑,在通信空间没有遮挡且天线的方向对应zui强辐射方向时,通信的距离可以达到zui大。如果天线安装的不合适,会导致通信距离变短,甚至无法通信。

  工程师在测试无线??橥ㄐ攀?,经?;嵊龅叫藕湃?、通信距离没有达到手册中的说明或者丢包率高,在确定无线??楸旧砻晃侍獾那榭鱿?,不妨先测试一下天线本身的性能,然后再按照天线信号辐射强的方向来测试,会得到更好的测试结果。

  三、天线部分电路

  1、匹配电路设计

  在原理图设计时,需要在天线与??樯淦凳涑龉芙旁ち粢桓?pi;型网络。天线的阻抗受PCB的铺地、天线的安装以及周围的金属等因素影响,预留这个网络是为了在天线严重偏离50欧姆阻抗时,将其匹配至50欧姆。

  X1,X2,X3都是电抗元件,如果天线是标准的50欧姆阻抗,那么X2,X3可以不焊接,X1接220PF电容或者0欧姆电阻。在PCB设计时,这三个器件已经尽量靠近??榈纳淦凳涑鼋?,并且连接的传输线短且直。匹配元件的周围1.5mm区域内不要铺地,以减少寄生参数对匹配电路的影响。

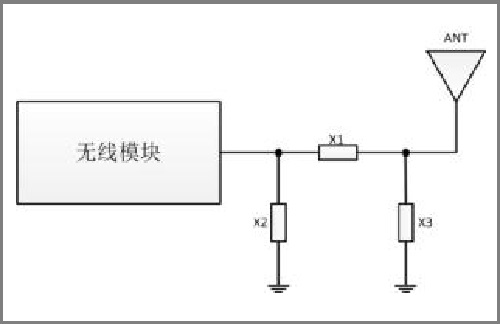

图2 匹配电路

  2、微带线设计

  在PCB设计时,由于大部分的天线与??榈氖涑鲎杩故?0欧姆,为了尽量减少在传输过程中能量的反射,射频输出管脚到天线之间的PCB引线应为50欧姆的微带线。常用的板材为FR4(介电常数4.2-4.6),根据经验,当线宽约为微带线距离参考层距离的2.2倍时,微带线的特征阻抗约为50欧姆。具体设计时,建议使用微带线阻抗控制工具(ADS、txline等)来计算,并通过实际调试来完成微带线的设计。如下图所示,微带线下面的铺地层必须是完整的地,在微带线两侧需要多打接地过孔。

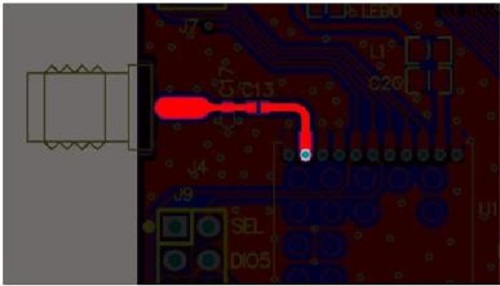

图3 微带线

  3、金属对天线的影响

  如果天线附近有金属材料的物体时,金属能反射电磁波,不但会影响天线的实际使用空间,增加天线的损耗电阻,降低辐射效率,而且导致天线辐射性能的恶化。在安装天线时,要注意:

  a:天线距离电池至少要有5mm;
  b:天线距离屏蔽壳至少要有4mm;
  c:在需要安装外壳的场合,不要在外壳表面使用具有金属成分的喷漆或者镀层。

  看到这里,关于无线产品的天线设计技巧,你学到了吗?
